ما هو تركيب الخرطوم الصناعي؟ الدليل الكامل

يا له من تركيب خرطوم صناعي هو ولماذا يهم

ان تركيب الخراطيم الصناعية هو مكون الموصل الذي يربط خرطومًا مرنًا بأنبوب أو صمام أو مضخة أو أسطوانة أو خرطوم آخر ، إغلاق الاتصال حتى يتمكن السائل أو الغاز من التحرك عبر النظام دون تسرب. ويتكون عادةً من جسم اقتران، وحلقة أو جلبة تمسك بالخرطوم، وخيط أو واجهة شفة على الطرف المقابل تتزاوج مع بقية النظام.

يتم تصنيع معظم تركيبات الخراطيم الصناعية المباعة اليوم كتركيبات خرطوم قياسية صناعية، مما يعني أن شكل الخيط وزاوية الختم والأبعاد تتبع مواصفات معترف بها مثل ساي أو الدين أو ايزو أو بكالوريوس بدلاً من تصميم خاص لمرة واحدة. هذا التوحيد القياسي هو ما يتيح تشغيل تركيب من إنتاج واحد بشكل موثوق مع خرطوم أو صمام أو منفذ أسطوانة تم إنتاجه في مكان آخر تمامًا، وهو أمر مهم للغاية في أنظمة نقل السوائل الهيدروليكية حيث يمكن أن يعني عدم التطابق تسربًا تحت الضغط بدلاً من إزعاج بسيط.

يشرح الجزء المتبقي من هذا الدليل كيفية بناء تركيبات الخراطيم القياسية، وكيفية مقارنة معايير الخيوط والختم، وكيفية تحديد حجم خرطوم هيدروليكي مناسب لضغط معين وقطر خرطوم معين، وما الذي يجب البحث عنه في الشركة المصنعة لتركيبات الخراطيم الصناعية.

ما هو تركيب خرطوم قياسي

إن تركيب الخرطوم القياسي عبارة عن أداة توصيل مصممة وفقًا لمواصفات الأبعاد والخيوط المنشورة بدلاً من الهندسة المخصصة أو الخاصة. تشمل المواصفات الأكثر مرجعية على نطاق واسع في أعمال الخراطيم الهيدروليكية والصناعية تركيبات الخيط المستقيم SAE والتركيبات المتوهجة، والتركيبات المترية DIN الشائعة عبر المعدات الأوروبية، والتركيبات ISO المستخدمة لتوافق المعدات عبر الحدود، والتركيبات BS الشائعة في معدات أسواق بريطانيا ودول الكومنولث.

يؤدي اختيار تركيب خرطوم قياسي صناعي على تصميم خاص إلى تبسيط الصيانة المستقبلية بشكل عام، نظرًا لأنه يمكن الحصول على قطع الغيار من أكثر من خط إنتاج واحد دون إعادة تصميم نقطة الاتصال.

كيف تعمل تركيبات الخراطيم الصناعية: المكونات الأساسية

يشترك كل تركيب خرطوم صناعي في ثلاث مناطق وظيفية، بغض النظر عن معيار الخيط أو حجم الخرطوم.

اقتران خرطوم والطويق

يتم إدخال جسم الوصلة داخل أو فوق طرف الخرطوم، ويتم ضغط الطويق أو الأكمام حول الخرطوم أثناء العقص لتثبيت التركيب في مكانه وإغلاق طبقة الخرطوم الخارجية على ساق التركيب.

واجهة الموضوع والختم

يحمل الطرف المقابل من التركيب الخيط أو الحافة التي تتصل ببقية النظام. يحدث الختم إما من خلال خيط مدبب يغلق عند التلامس، أو خيط متوازي مقترن بحلقة على شكل O أو غسالة مرتبطة، أو واجهة متوهجة ومخروطية تغلق من خلال التلامس من المعدن إلى المعدن تحت عزم الدوران.

تركيبات مجعدة مقابل قابلة لإعادة الاستخدام

يتم وضع التركيبات المجعدة بشكل دائم على الخرطوم باستخدام آلة تجعيد ولا يمكن إزالتها دون قطع الخرطوم، في حين أن التركيبات القابلة لإعادة الاستخدام أو القابلة للتركيب في الحقل يتم ربطها أو تثبيتها على طرف الخرطوم ويمكن تفكيكها وإعادة تركيبها، مما يناسب حالات الإصلاح الميداني حيث لا تتوفر آلة تجعيد.

مقاس تركيب خرطوم الضغط العالي حسب قطر الخرطوم

تنخفض قدرة ضغط العمل عمومًا مع زيادة القطر الداخلي للخرطوم، نظرًا لأن التجويف الأكبر يحتاج إلى طبقة تقوية أكثر سمكًا نسبيًا لتحمل نفس ضغط الجدار. يمكن لخرطوم الضغط العالي الملائم للخرطوم ذي القطر الصغير أن يتعامل في كثير من الأحيان مع ضغط عمل أعلى بكثير من نفس عائلة التركيب على خرطوم ذي قطر أكبر وهذا هو السبب في أن تحديد الحجم حسب القطر وحده دون التحقق من تصنيف الضغط يعد خطأً شائعًا في المواصفات.

الشكل 1: نطاقات ضغط العمل المرجعية العامة حسب حجم فتحة الخرطوم. تعتمد التقييمات الفعلية على طبقات التسليح وتصميم التركيب وعامل الأمان المطبق.

معايير اختيار تركيبات الخراطيم الهيدروليكية

بالإضافة إلى القطر والضغط، هناك العديد من العوامل الأخرى التي تحدد ما إذا كان تركيب الخرطوم الهيدروليكي سيعمل بشكل موثوق في نظام معين.

الشكل 2: الاتجاه العام لخفض القدرة يوضح انخفاض قدرة الضغط مع ارتفاع درجة حرارة التشغيل، معبرًا عنه كنسبة مئوية من الضغط البارد المقدر.

شرح أنواع تركيبات الخراطيم الملولبة

يمكن أن يستخدم تركيب الخرطوم الملولب العديد من الأشكال الهندسية المختلفة للخيوط والختم، ويعد خلط الاثنين الخاطئين معًا أحد الأسباب الأكثر شيوعًا لتسرب الاتصال في النظام الهيدروليكي.

موضوع معاهدة حظر الانتشار النووي

الأنابيب الوطنية تقوم بأختام الخيوط المدببة عن طريق ربط الخيوط المدببة الذكرية والأنثوية معًا، وعادةً ما يتم مساعدتها بواسطة مادة مانعة للتسرب، وهي شائعة في المعدات الصناعية والزراعية العامة.

موضوع بسب

يأتي خيط الأنابيب القياسي البريطاني في أشكال مدببة ومتوازية، مع النسخة المتوازية التي يتم إحكام غلقها من خلال غسالة مرتبطة بدلاً من تداخل الخيط، وهو أمر شائع في معدات أسواق أوروبا والكومنولث.

موضوع JIC

تستخدم تركيبات مجلس الصناعة المشترك سدادة مضيئة بزاوية 37 درجة على خيط متوازي، مما يوفر ختمًا قويًا من المعدن إلى المعدن يعمل بشكل جيد تحت الاهتزاز ويستخدم على نطاق واسع عبر الأنظمة الهيدروليكية في أمريكا الشمالية.

موضوع أورفس

تستخدم تركيبات ختم الوجه ذات الحلقة O حلقة O ذات وجه مسطح بدلاً من الختم المتوهج أو الخيط، مما يوفر واحدة من أكثر الوصلات المقاومة للتسرب المتاحة للتطبيقات الهيدروليكية ذات الضغط العالي.

موضوع متري

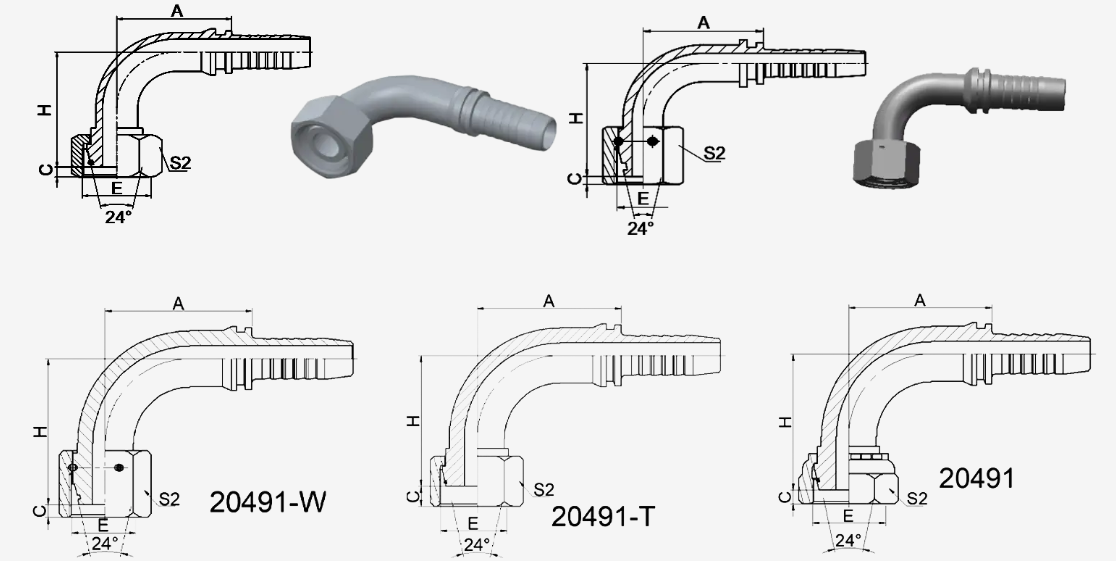

تعتبر تجهيزات الخيوط المترية، التي غالبًا ما تقترن بمخروط 24 درجة وحلقة دائرية، شائعة في الآلات الأوروبية الصنع ويتم تحديدها بشكل متزايد في المعدات المصممة للأسواق العالمية.

الشكل 3: قدرة الضغط المرجعي العام حسب هندسة الخيط والختم. تختلف التقييمات الفعلية باختلاف الحجم المناسب والمواد وتصميم الشركة المصنعة.

خيارات المواد والطلاء لتركيبات الخراطيم الصناعية

يظل الفولاذ الكربوني هو مادة الهيكل الأكثر شيوعًا للخدمة الهيدروليكية العامة، ويتم تشطيبه عادةً بطبقة من الزنك أو الزنك والنيكل لمقاومة تآكل السطح أثناء التخزين والاستخدام الميداني. تكلف التركيبات المصنوعة من الفولاذ المقاوم للصدأ تكلفة أكبر للماكينة ولكنها تقاوم التآكل بشكل أفضل بكثير في البيئات البحرية والكيميائية والغذائية والصيدلانية حيث يكون التعرض للغسيل أو الملح أمرًا روتينيًا. تظهر التركيبات النحاسية بشكل رئيسي على خطوط الهواء والماء ذات الضغط المنخفض حيث تكون قابلية التصنيع والمقاومة المعتدلة للتآكل أكثر أهمية من سعة الضغط القصوى.

الشكل 4: مقارنة نسبية عبر خمسة عوامل عملية على مقياس مرجعي هندسي عام مكون من خمس نقاط.

الصناعات التي تعتمد على تركيبات الخراطيم الصناعية

تظهر تركيبات الخراطيم القياسية الصناعية والصناعية في أي مكان يحتاج فيه السائل أو الغاز إلى التحرك من خلال اتصال مرن بدلاً من تشغيل الأنابيب الصلبة. تشمل القطاعات المشتركة ما يلي:

• الدوائر الهيدروليكية لآلات البناء وجرف التربة
• المعدات الزراعية وتنفيذ الهيدروليكية
• أنظمة السوائل البحرية وعلى متن السفن
• أنابيب مصانع معالجة المعادن والبترول
• خطوط تجهيز الأغذية والأدوية التي تتطلب التركيبات الصحية
• معدات الدعم الأرضي للطيران والفضاء

يميل كل قطاع إلى تفضيل مجموعة معينة من المواد، ومعيار الخيوط، وطريقة الختم بناءً على السوائل التي يتم التعامل معها، والبيئة المحيطة، وعدد مرات تفكيك الاتصال للصيانة.

تجهيزات خرطوم مخصصة وتركيبات خرطوم OEM

تغطي تركيبات الكتالوج القياسية معظم التطبيقات، ولكن بعض تخطيطات المعدات تتطلب تركيب خرطوم مخصص مبني على زاوية انحناء أو طول أو تكوين منفذ محدد لا يمكن لجزء الكتالوج مطابقته. تتيح تركيبات خراطيم OEM، التي يتم إنتاجها وفقًا للرسم أو جزء العينة الخاص بالعميل، لمصنعي المعدات دمج تركيبات تتوافق مع غلافهم الدقيق ومتطلبات التثبيت بدلاً من تكييف التخطيط حول جزء قياسي.

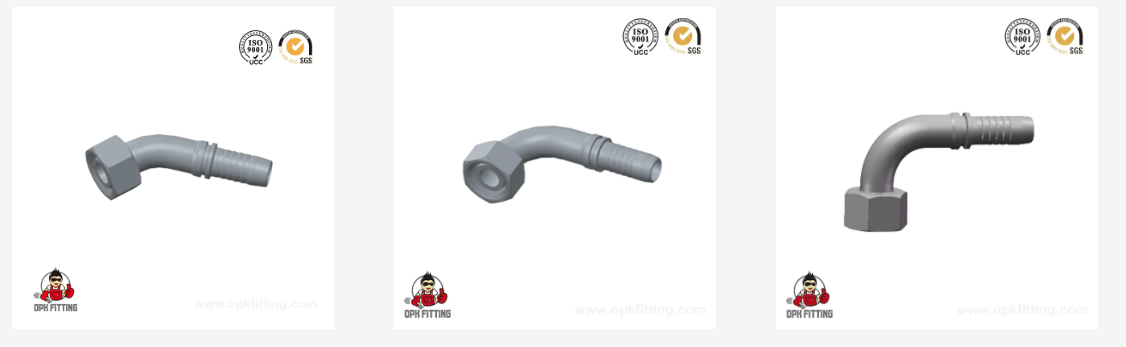

تعتبر مفاصل الكوع طلبًا مخصصًا شائعًا، حيث تختلف زاوية الانحناء ونصف القطر بشكل كبير بين تصميمات الماكينة. إن إنتاج وصلة الكوع من خلال عملية تشكيل متكاملة باستخدام سخان عالي التردد وآلة ثني الأنابيب التي يتم التحكم فيها بواسطة الكمبيوتر عمومًا يحمل تناسقًا أكثر إحكامًا للأبعاد عبر عملية الإنتاج مقارنة بالتركيبات المجمعة من قطاعات ملحومة منفصلة.

أفضل ممارسات التثبيت والعقص

تعمل تقنية التجميع الصحيحة على حماية سلامة الختم والعمر التشغيلي لتركيبات الخرطوم الهيدروليكي. تشير البيانات الميدانية من عمليات العقص باستمرار إلى عدد صغير من الخطوات التي تمنع غالبية حالات الفشل المبكرة.

1. قم بقطع مربع الخرطوم باستخدام أداة قطع خرطوم مناسبة بدلاً من المنشار اليدوي، حيث أن القطع بزاوية يمنع حتى تلامس الطويق.
2. قم بإزالة الغطاء الخارجي فقط عندما يتطلب تصميم التركيب خرطومًا منزلقًا، مع اتباع طول شريط الشركة المصنعة للتركيب تمامًا.
3. أدخل الخرطوم بالكامل في التركيب قبل تجعيده بحيث توضع طبقة التعزيز تحت الطول الكامل للطويق.
4. اضبط آلة العقص على حجم القالب والضغط المحددين لمجموعة التركيب والخرطوم.
5. قم بإجراء اختبار ضغط تجريبي على التجميعات المكتملة قبل دخولها إلى الخدمة للتأكد من عدم وجود تسرب في واجهة التجعيد أو الخيط.
6. قم بشطف وتغطية التجميعات النهائية لإبعاد التلوث عن التجويف قبل التثبيت.

اختيار الشركة المصنعة لتركيبات الخراطيم الصناعية

يتضمن اختيار الشركة المصنعة لتركيبات الخراطيم الصناعية أو مورد تركيبات الخراطيم الصناعية النظر إلى ما بعد صفحة الكتالوج نحو القدرة على الإنتاج، نظرًا لأن جودة التجعيد المتسقة ودقة الأبعاد عبر تشغيل الطلب الكامل أمر مهم بقدر ما يهم جزء العينة الأولي.

يعد مصنع OPK FITTING للمعدات الهيدروليكية أحد الأمثلة على مصنع تركيب الخراطيم الذي تم إنشاؤه حول إنتاج الأنابيب والمحولات الهيدروليكية، ويغطي تركيبات الخراطيم والمحولات والخراطيم الهيدروليكية المرنة عبر مجموعة من مستويات وأحجام الضغط. عادةً ما يتم تطبيق المنتجات من هذا النوع من المرافق عبر أنظمة نقل السوائل الهيدروليكية في الآلات، والمعادن، والبترول، والبناء، وبناء السفن، والمعدات الأرضية الفضائية، والزراعة، والأدوية، وإعدادات تجهيز الأغذية. يعمل المصنع من مدينة نينغبو في مقاطعة تشجيانغ بالصين، وهي منطقة تتمتع بقاعدة راسخة لإنتاج الأنابيب الهيدروليكية وبنية تحتية قوية للنقل لطرق التصدير البحرية والجوية.

تتضمن خطوات التصنيع في هذا النوع من المنشآت عادةً قطع الأنابيب، وتجريد المطاط، وتجعيد الخراطيم، واختبار الضغط التجريبي، والشطف، مدعومًا بقدرة التصنيع باستخدام الحاسب الآلي لأجسام التركيب نفسها. عند مقارنة شركة مصنعة لتركيبات الخراطيم الصناعية بأخرى، يسأل المهندسون عادةً عن عدد آلات CNC والقدرة الإنتاجية العامة، وإمكانية الاختبار الداخلي للخصائص الفيزيائية والأبعاد، وما إذا كان المصنع يدعم كلاً من تركيبات خراطيم OEM المبنية من رسومات العملاء وإنتاج الكتالوج القياسي جنبًا إلى جنب.

الأسئلة المتداولة

• س1: ما هو تركيب الخرطوم الصناعي؟

  ج: هو مكون الموصل الذي يربط خرطومًا مرنًا بالأنبوب أو الصمام أو المضخة أو منفذ الأسطوانة، مما يؤدي إلى إغلاق الاتصال حتى يتمكن السائل أو الغاز من المرور عبر النظام دون تسرب.

• س2: ما هو تركيب الخرطوم القياسي؟

  ج: إنها تركيبات مبنية على خيط منشور ومواصفات الأبعاد، مثل SAE أو DIN أو ISO أو BS، مما يسمح لها بالتزاوج بشكل موثوق مع أجزاء من أكثر من مصدر إنتاج واحد.

• س3: ما هي تركيبات الخراطيم المستخدمة؟

  ج: يقومون بتوصيل أقسام الخراطيم المرنة بالأنابيب الصلبة والمضخات والصمامات والأسطوانات عبر أنظمة نقل السوائل الهيدروليكية والهوائية والعامة.

• س 4: كيف تعمل تركيبات الخراطيم الصناعية

  ج: يتم ضغط الطويق أو الأكمام حول الخرطوم للإمساك به وإغلاقه بجسم التركيب، بينما يتصل الطرف المقابل بالنظام من خلال خيط مطابق أو واجهة شفة.

• س5: ما الفرق بين خرطوم مجعد وتركيب خرطوم قابل لإعادة الاستخدام

  ج: يتم وضع التركيبات المجعدة بشكل دائم على الخرطوم باستخدام آلة تجعيد، بينما يتم تثبيت البراغي أو المشابك القابلة لإعادة الاستخدام على طرف الخرطوم ويمكن إزالتها وإعادة تركيبها دون قطع الخرطوم.

• س 6: كيف أختار نوع الخيط المناسب لتركيب الخرطوم الهيدروليكي

  ج: قم بمطابقة نوع الخيط مع المنفذ الموجود على معدات التزاوج أولاً، ثم تأكد من تصنيف ضغط التركيب ونوع الختم الذي يناسب ضغط التشغيل والسوائل المعنية.

• س 7: ما هي المنتجات التي يمكنك تقديمها

  ج: يغطي الإنتاج أدوات توصيل الخراطيم، والأكمام، والتجهيزات الانتقالية، والوصلات الهيدروليكية المصممة وفقًا لمعايير SAE وDIN وISO وBS وغيرها من المعايير الدولية.

• س 8: ماذا عن القدرة الإنتاجية لشركتك

  ج: يقوم المصنع بتشغيل أكثر من 100 أداة من أدوات آلة CNC مدعومة بفريق من موظفي البحث والتطوير الذين يركزون على التصميم المناسب وتحسين العملية.

• س 9: كيف تضمن شركتك جودة المنتج

  ج: تشتمل كل عملية إنتاج على فحص مضمن، ويتم اختبار المنتجات النهائية وفقًا لمتطلبات العملاء والمعايير الدولية باستخدام نظام فحص داخلي يغطي خصائص المواد ودقة الأبعاد.

• س 10: هل تنتج أجزاء قياسية؟

  ج: يعتمد الإنتاج بشكل أساسي على مواصفات الأجزاء القياسية الدولية، والتي تدعم التوافق عبر معايير الخيط المشترك والاتصال.

• س 11: كم من الوقت سيستغرق الحصول على الرد بعد أن نرسل استفسارًا

  ج: في أيام العمل، يتم الرد على الاستفسارات عادةً خلال أربع ساعات من استلامها.

• Q12: هل يمكنك توفير تجهيزات خرطوم مخصصة أو OEM

  ج: نعم، تم تطوير وإنتاج تجهيزات الخراطيم المخصصة وتجهيزات خراطيم OEM وفقًا لرسومات العملاء أو أجزاء العينة، بما في ذلك تكوينات وصلات الكوع المخصصة.
