ما هو خرطوم هيدروليكي؟

ما هو خرطوم هيدروليكي

الخرطوم الهيدروليكي عبارة عن أنبوب مرن مقوى مصمم لحمل السائل المضغوط بين مكونات النظام الهيدروليكي، ونقل القوة اللازمة لتحريك الأسطوانات والمحركات والمحركات الأخرى. على عكس الأنابيب الفولاذية الصلبة، يمكن للخرطوم الهيدروليكي أن ينحني حول الأجزاء المتحركة ويمتص الاهتزاز، ولهذا السبب فهو الاختيار القياسي أينما تنثني المعدات أو تدور أو تغير موضعها أثناء التشغيل. تعمل مجموعة الخرطوم الهيدروليكي الكاملة على ربط الخرطوم نفسه بتركيبات خرطوم هيدروليكي مجعدة على كل طرف إنشاء مسار مغلق يربط المضخات والصمامات والأسطوانات والخزانات في دائرة عمل واحدة.

تشترك معظم الخراطيم الهيدروليكية في بنية ذات طبقات مماثلة بغض النظر عن التطبيق. يحمل الأنبوب الداخلي السائل ويقاوم التركيب الكيميائي لذلك السائل، وطبقة تقوية من الأسلاك أو الأنسجة المضفرة أو الحلزونية تعطي الخرطوم قدرة الضغط، ويحمي الغطاء الخارجي التعزيز من التآكل والطقس والتآكل العام. إن فهم هذا الهيكل يجعل من السهل جدًا اختيار الخرطوم الصحيح والتركيب المطابق لأي آلة معينة.

كيف يتم بناء خرطوم هيدروليكي

يتكون كل خرطوم هيدروليكي من طبقات، ويحدد عدد ونوع تلك الطبقات مقدار الضغط الذي يمكن للخرطوم تحمله وكيف يتصرف تحت الانحناء والحرارة والثني المتكرر.

الجدول 1: الطبقات الأساسية الموجودة في خرطوم هيدروليكي نموذجي
طبقة وظيفة مادة مشتركة
الأنبوب الداخلي يحمل ويحتوي على السائل الهيدروليكي المطاط الصناعي أو اللدائن الحرارية
التعزيز يوفر قدرة الضغط وقوة الانفجار أسلاك الفولاذ المضفرة أو الحلزونية والمنسوجات
الغلاف الخارجي يحمي من التآكل والطقس والمواد الكيميائية المطاط الصناعي، البولي يوريثين

تعتبر طبقة جديلة السلك المفردة شائعة في الخراطيم الخفيفة، في حين أن الخرطوم الهيدروليكي عالي الضغط المستخدم في المعدات المطلوبة غالبًا ما يستخدم طبقتين أو أكثر من الأسلاك الحلزونية للوصول إلى ضغط عمل أعلى بكثير دون التوسع أو الضعف تحت دورات الضغط المتكررة.

فهم تصنيف ضغط الخرطوم الهيدروليكي

يخبرك تصنيف ضغط الخرطوم الهيدروليكي بأقصى ضغط عمل يمكن للخرطوم التعامل معه بأمان أثناء التشغيل العادي، ويجب أن يكون دائمًا مطابقًا للضغط الفعلي الذي تنتجه المضخة أو النظام المتصل، وليس مجرد اختيار عشوائي. هناك رقمان مهمان هنا، ضغط العمل الذي يتم تصنيف الخرطوم عليه أثناء الاستخدام المستمر، وضغط الانفجار، وهو نقطة الفشل ويقع أعلى بكثير من ضغط العمل كهامش مدمج.

ضغط العمل النموذجي حسب نوع التسليح منخفض عالية جديلة النسيج جديلة سلك واحد جديلة سلك مزدوج سلك لولبي

الشكل 1: قدرة ضغط العمل النسبية من خلال البناء المعزز، على نطاق منخفض إلى مرتفع

تصل الخراطيم الهيدروليكية الحلزونية بشكل عام إلى أعلى قدرة ضغط في هذه المقارنة، ولهذا السبب يتم دائمًا تصنيع الخراطيم الهيدروليكية عالية الضغط المستخدمة في الحفارات والمكابس ومعدات الرفع الثقيلة باستخدام سلك معزز حلزوني بدلاً من جديلة نسيج واحدة.

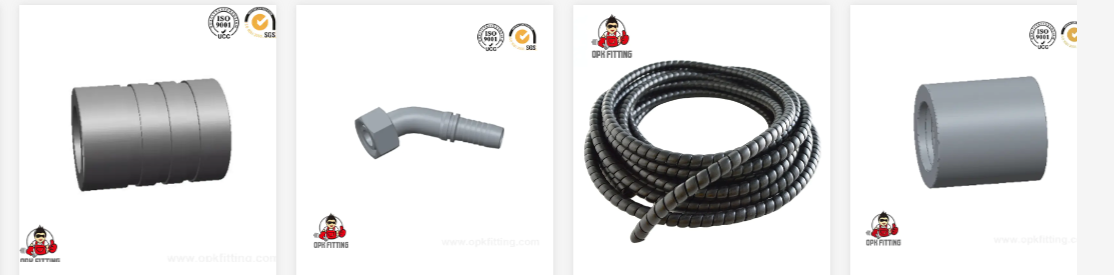

تركيبات الخراطيم الهيدروليكية وكيفية عملها

تقوم تركيبات الخراطيم الهيدروليكية بتوصيل الخرطوم بالمضخات والأسطوانات والصمامات والمشعبات، كما أن التركيب مهم لنظام خالٍ من التسرب مثل الخرطوم نفسه. عادةً ما يتم تجعيد التركيبة على طرف الخرطوم باستخدام حلقة مطابقة، مما يشكل مجموعة خرطوم هيدروليكية دائمة ومصنفة للضغط.

أنواع التركيبات الشائعة

  • تركيبات JIC، يتم التعرف عليها من خلال مقعد متوهج بزاوية 37 درجة وتستخدم على نطاق واسع عبر المعدات الهيدروليكية العامة
  • تجهيزات ORFS، مانعة للتسرب بوجه دائري من أجل اتصال قوي مقاوم للتسرب
  • تركيبات ملولبة NPT وBSP، شائعة في منافذ المضخة وكتل الصمامات
  • تركيبات الحافة، تستخدم في خرطوم ذو قطر أكبر حيث يلزم توصيل مثبت بمسامير
  • وصلات فصل سريعة، مما يسمح بالاتصال وفصل سريع وخالي من الأدوات

تحديد تركيب الخرطوم الهيدروليكي

عادةً ما يتم تحديد تركيب الخرطوم الهيدروليكي من خلال التحقق من ثلاثة تفاصيل معًا بدلاً من الاعتماد على المظهر وحده: نوع الخيط وحجمه، وزاوية المقعد أو نمط الختم، وما إذا كان الاتصال ذكرًا أم أنثى. يعد قياس قطر الخيط باستخدام الفرجار ومقارنة شكل المقعد بالمخطط المرجعي الطريقة الأكثر موثوقية للتأكد من التركيب قبل طلب الاستبدال.

كيفية اختيار مجموعة الخراطيم الهيدروليكية المناسبة

يبدأ اختيار مجموعة خرطوم هيدروليكي بمطابقة أربعة عوامل للمعدات التي ستخدمها، بدلاً من الاختيار بناءً على قطر الخرطوم وحده.

  1. يتم تأكيد ضغط تشغيل النظام وفقًا لمعدل ضغط الخرطوم بهامش أمان مناسب
  2. نوع السائل ودرجة حرارته، حيث أن مادة الأنبوب الداخلي يجب أن تقاوم السائل الهيدروليكي المحدد المستخدم
  3. القطر الداخلي للخرطوم، مصمم للحفاظ على التدفق المناسب دون انخفاض الضغط الزائد أو تراكم الحرارة
  4. نصف قطر التوجيه والانحناء، نظرًا لأن الخرطوم الذي يتم دفعه إلى أقل من الحد الأدنى لنصف قطر الانحناء يتآكل في وقت أقرب بكثير من المتوقع
ضغط العمل مقابل ضغط الانفجار عبر أحجام الخراطيم 6 ملم 10 ملم 13 ملم 19 ملم 25 ملم ضغط العمل ضغط الانفجار

الشكل 2: علاقة توضيحية بين ضغط العمل وهامش ضغط الانفجار عبر أحجام الخراطيم

تمثل الفجوة بين خط ضغط العمل وخط ضغط الانفجار هامش الأمان المدمج في خرطوم مقنن بشكل صحيح، و ولا ينبغي أبدًا التعامل مع هذا الهامش باعتباره قدرة تشغيلية احتياطية أثناء الاستخدام العادي للنظام.

دليل تركيب الخرطوم الهيدروليكي

يعمل التثبيت الصحيح على إطالة عمر الخدمة ويقلل من فرصة حدوث تسرب مبكر أو فشل الخرطوم. يتبع دليل تركيب الخرطوم الهيدروليكي الأساسي هذا التسلسل بشكل عام.

  1. اقطع الخرطوم بشكل مربع ونظفه، وأزل أي سلك تقوية مفكك من الطرف المقطوع
  2. حدد التركيبات والطويق المطابقين بناءً على حجم الخرطوم ونوع التعزيز
  3. قم بتجعيد التركيب وفقًا لقطر التجعيد المحدد من قبل الشركة المصنعة لهذا الخرطوم ومجموعة التركيب
  4. قم بتوجيه الخرطوم مع تجنب الانحناءات الحادة أسفل نصف قطر الانحناء الأدنى وبعيدًا عن الأسطح الساخنة أو الأجزاء المتحركة
  5. دعم خرطوم طويل يعمل بالمشابك على فترات منتظمة لمنع الترهل والاحتكاك
  6. قم باختبار الضغط على المجموعة النهائية قبل وضعها في الخدمة الكاملة

قائمة فحص صيانة الخراطيم الهيدروليكية

يكتشف الفحص الروتيني معظم مشكلات الخراطيم قبل فترة طويلة من توقفها عن العمل. تغطي قائمة فحص صيانة الخراطيم الهيدروليكية العملية النقاط التالية أثناء كل جولة فحص.

  • افحص الغطاء الخارجي بحثًا عن أي تشقق أو تآكل أو تقرحات أو سلك تقوية مكشوف
  • افحص التركيبات بحثًا عن علامات التسرب أو التآكل أو الحركة في منطقة التجعيد
  • تأكد من عدم تحول توجيه الخرطوم إلى ملامسة المكونات الساخنة أو الحواف الحادة
  • ابحث عن مكامن الخلل أو الالتواءات أو الأجزاء المسطحة على طول الخرطوم
  • سجل عمر الخرطوم واستبدل التجميعات التي وصلت إلى فترة الخدمة الموصى بها
الأسباب الشائعة وراء فشل الخرطوم الهيدروليكي التآكل والفرك عالية التوجيه غير الصحيح عالية استخدام الضغط الزائد معتدل التعرض للأوزون والحرارة معتدل التعب المناسب منخفضer

الشكل 3: ترتيب توضيحي للعوامل المساهمة الشائعة وراء فشل الخراطيم في الميدان

مقارنة أنواع الخراطيم الهيدروليكية

تعمل إنشاءات الخراطيم المختلفة بشكل مختلف عبر نفس مجموعة التدابير العملية، مما يجعل المقارنة جنبًا إلى جنب مفيدة عند تضييق نطاق أحد الخيارات.

سعة الضغط مقاومة التآكل نطاق درجة الحرارة المرونة امتصاص الاهتزازات جديلة سلك واحد سلك لولبي Hose

الشكل 4: الأداء المقارن عبر خمسة مقاييس عملية على نطاق نسبي

يؤدي خرطوم السلك الحلزوني عمومًا إلى زيادة قدرة الضغط ومقاومة التآكل، وهو ما يناسب استخدامه الشائع في الآلات الثقيلة، بينما يظل خرطوم السلك المفرد أخف وزنًا وأكثر مرونة، مما يجعله خيارًا شائعًا في المعدات ذات التوجيه الأكثر إحكامًا والحركة المتكررة.

الصناعات التي تعتمد على تجميعات الخراطيم الهيدروليكية

تظهر تركيبات الخراطيم الهيدروليكية والخراطيم الهيدروليكية عبر مجموعة واسعة من المعدات الصناعية حيثما يتم استخدام طاقة السوائل لتوليد الحركة أو القوة.

الجدول 2: الصناعات الشائعة وتطبيقات الخراطيم الهيدروليكية النموذجية
الصناعة تطبيق نموذجي
الآلات الهندسية الدوائر الهيدروليكية للحفارة واللودر والرافعة
المعادن والتعدين خطوط الصحافة الثقيلة ومعدات مناولة المواد
البترول والكيماويات خطوط نقل السوائل مقاومة لسوائل عملية محددة
الشحن والبحرية آلات سطح السفينة والأنظمة الهيدروليكية التوجيهية
الفضاء والعسكرية الدعم الأرضي والمعدات المتنقلة المتخصصة
البناء مضخات الخرسانة والمصاعد والمعدات المدمجة

حول مصنع المعدات الهيدروليكية OPK FITTING

OPK FITTING Hydraulic Equipment Factory هي شركة متخصصة في تصنيع الخراطيم الهيدروليكية، وتجهيزات ومحولات الخراطيم الهيدروليكية، ومقرها في مدينة Ningbo، مقاطعة Zhejiang، وهي منطقة معروفة منذ فترة طويلة كمركز لإنتاج الأنابيب الهيدروليكية في الصين. مع أكثر من 10 سنوات من الخبرة في التصنيع يغطي المصنع مجموعة واسعة من مستويات الضغط وأحجام الخراطيم وأنواع التركيبات التي تخدم الآلات والمعادن والبترول والبناء والشحن والفضاء والزراعة والصناعات الدوائية والصناعات الغذائية.

يتبع التصنيع في المصنع خط معالجة كامل بما في ذلك قطع الأنابيب، وتجريد المطاط، وتجعيد الخراطيم، واختبار الضغط التجريبي، والشطف. يتم إنتاج وصلات الكوع من خلال عملية إنتاج متكاملة باستخدام معدات تسخين عالية التردد وآلات ثني الأنابيب التي يتم التحكم فيها بواسطة الكمبيوتر، مما يدعم الهيكل النظيف والتشطيب الموثوق به عبر كل مجموعة خرطوم هيدروليكي تخرج من المنشأة. ويضم الفريق محترفين ماهرين في التصميم يركزون على أداء المنتج ودعم العملاء سريع الاستجابة، ويتم توفير المنتجات من المصنع للعملاء في جميع أنحاء الشرق الأوسط وأوروبا والولايات المتحدة.

الأسئلة المتداولة

  • س1. أي خرطوم هيدروليكي يجب أن أختار؟

    قم بمطابقة الخرطوم مع ضغط عمل نظامك ونوع السائل ونطاق درجة الحرارة ونصف قطر الانحناء المطلوب بدلاً من الاختيار حسب القطر وحده.

  • س2. ما هو التركيب الهيدروليكي الأفضل؟

    يعتمد التركيب الصحيح على نوع سن المنفذ الموجود بالفعل على جهازك، مثل JIC أو ORFS أو NPT أو BSP، لذا يأتي التحديد قبل التحديد.

  • س3. ما هو تصنيف الضغط الذي أحتاجه؟

    تحقق من الحد الأقصى لضغط العمل الذي تولده المضخة أو النظام الخاص بك واختر خرطومًا أعلى من هذا الرقم بهامش أمان مناسب.

  • س 4. كيفية التعرف على تركيبات الخراطيم الهيدروليكية

    قم بقياس قطر الخيط، وتحقق من زاوية المقعد أو نمط الختم، وتأكد مما إذا كان الاتصال ذكرًا أم أنثى قبل طلب المباراة.

  • س5. كيفية قراءة علامات الخراطيم الهيدروليكية

    يسرد النص الخطي للخرطوم عادةً القطر الداخلي وضغط التشغيل ونطاق درجة الحرارة ومعلومات دفعة التصنيع المطبوعة على طول الغلاف الخارجي.

  • س6. كيف يتم شحن البضائع للعملاء

    عادة ما تتحرك الشحنات عن طريق البحر، حيث يقع المصنع بالقرب من ميناء نينغبو، مع توفر الشحن الجوي عبر مطاري نينغبو وشانغهاي للطلبات العاجلة.

  • س7. ما هي مجالات التطبيق التي تغطيها المنتجات

    تخدم المنتجات أنظمة نقل السوائل الهيدروليكية عبر الآلات الهندسية، والمعادن، والبترول، والتعدين، والبناء، والكيماويات، والشحن، والفضاء، والمجالات العسكرية.

  • س8. كيف تبدو طريقة الدفع

    يتم تأكيد شروط مثل FOB أو CIF أو CNF عند عرض الأسعار، مع ترتيب أوامر الإنتاج الضخم عادةً كوديعة متبوعة بالرصيد قبل التسليم، والتسوية الشهرية متاحة عند الطلب.
