كيفية التعرف على التركيبات الهيدروليكية: أنواع الخيوط والمعايير ودليل المقاسات

A hydraulic hose bursts on an excavator arm at mid-morning. The spare fitting in the toolbox looks exactly like the damaged one, but it will not thread on. Identifying hydraulic fittings correctly is what separates a 20-minute repair from a half-day hunt for the right adapter.

يمكن تحديد معظم التركيبات الهيدروليكية في أربع خطوات: التحقق مما إذا كان الخيط مدببًا أو متوازيًا، وقياس القطر ودرجة الميل، وفحص مقعد الختم، ومطابقة النتيجة بمعيار مثل JIC، أو NPT، أو BSP، أو أورفس أو المتري. يشرح هذا الدليل تلك الخطوات، وبيانات القياس التي تكمن وراءها، وأخطاء الترتيب التي تكلف أكثر من غيرها.

لماذا يأتي التحديد الصحيح أولاً؟

ابدأ بالاستنتاج: إن التركيبة التي تبدو متشابهة ولكنها ذات زاوية خاطئة أو زاوية مقعد لن تكون محكمة الغلق، ويمكن أن تفشل تحت الضغط. إذا كانت الخيوط متطابقة بشكل وثيق ولكن غير صحيحة، فيمكن أن يتقاطع التجميع ويتسبب في انسداد المنفذ، مما يحول إصلاحًا صغيرًا إلى استبدال مكون.

لا تتطابق التركيبات لأن العديد من المعايير تبدو متشابهة على طول الذراع. يشترك توهج JIC بزاوية 37 درجة ومخروط متري بزاوية 74 درجة في نفس نصف الزاوية البالغ 37 درجة. NPT وBSPT كلاهما عبارة عن خيوط أنابيب مدببة. تكمن الاختلافات في زاوية الخيط والملعب والقطر. إن تحديد التركيبات الهيدروليكية يعني قياس تلك القيم بدلاً من الثقة في التشابه البصري.

عملية تحديد الهوية من أربع خطوات

الطريقة الموضحة أدناه هي نفس الطريقة المستخدمة في ورش الصيانة والتجميع الهيدروليكية. احتفظ بفرجار رقمي ومقياس درجة الخيط وتركيبة التزاوج المعروفة في مكان قريب؛ تجيب هذه الأدوات الثلاثة على معظم أسئلة التعريف بشكل أسرع من أي قاعدة بيانات.

1 حدد ما إذا كان الخيط مدببًا أم متوازيًا

تضيق الخيوط المدببة على طولها وتغلق من خلال عملية إسفين الخيوط نفسها. معاهدة حظر الانتشار النووي وBSPT مدبب. تحافظ الخيوط المتوازية على قطر ثابت وتعتمد على سطح مانع للتسرب منفصل: توهج أو حلقة دائرية أو مخروط أو غسالة. تستخدم JIC وORFS وBSPP ومعظم التركيبات المترية خيوطًا متوازية.

2 قم بقياس القطر الخارجي ودرجة الخيط

استخدم الفرجار لقياس القطر الخارجي للخيط الذكر، أو القطر الداخلي للخيط الأنثوي، بالبوصات أو المليمترات. ثم قم بقياس درجة الصوت: الخيوط في البوصة للمعايير المستندة إلى البوصة، والمليمترات لكل خيط للمعايير المترية. يبلغ مقاس الذكر JIC-4 7/16-20، مما يعني أن القطر الخارجي 7/16 بوصة و20 خيطًا في البوصة. يبلغ قطر التركيب M18 x 1.5 18 ملم ومسافة 1.5 ملم.

3 فحص المقعد وطريقة الختم

انظر إلى الوجه النهائي. يشير المخروط المتوهج بزاوية 37 درجة إلى JIC. يشير الوجه المسطح ذو الأخدود الدائري إلى ORFS. يشير المخروط ذو 24 درجة إلى مقياس DIN 2353. يظهر مقعد مخروطي بزاوية 60 درجة على تركيبات BSP وJIS. إذا لم يكن هناك مقعد منفصل ويجب أن تكون الخيوط نفسها محكمة الغلق، فمن المؤكد أنك تنظر إلى NPT أو BSPT.

4 قم بمطابقة النتيجة بالحجم القياسي والشرطة

اجمع النتائج وقارنها بمخطط المعايير. لاحظ حجم الشرطة: التركيب -6 يعني الحجم الاسمي 6/16 بوصة (3/8 بوصة) في نظام ترقيم JIC. تساعدك أحجام لوحة القيادة على طلب نهاية الخرطوم الصحيحة حتى عندما يتآكل الملصق المناسب.

لمحة سريعة عن معايير التركيب

يوضح الرسم البياني أدناه المناطق الثلاث التي تحتاج إلى فحصها على أي تركيب: الخيط، والجوز السداسي المستخدم للربط، ومقعد الختم في النهاية.

عرض متساوي القياس للتركيب الهيدروليكي الموضوع الجوز السداسي مقعد مخروطي 37 درجة

عرض متساوي القياس لتوهج نموذجي بزاوية 37 درجة مع تحديد مناطق التعريف.

يلخص الجدول أدناه المعايير الخمسة الأكثر شيوعًا في الأنظمة الهيدروليكية.

خصائص الخيط والمقعد لمعايير التركيب الهيدروليكي المشتركة
قياسي الموضوع form طريقة المقعد أو الختم أدلة تحديد سريعة
جيك (ساي J514) مؤسسة الأمم المتحدة موازية، 60 درجة توهج 37 درجة، من المعدن إلى المعدن مخروط 37 درجة موضح بالنهاية المتوهجة؛ مقاسات بوصة مثل 16/9-18
معاهدة حظر الانتشار النووي / NPTF أنبوب مدبب، 60 درجة الموضوعs wedge to seal يضيق القطر على طول الخيط. أحجام الأنابيب مثل 1/2 بوصة
بي إس بي بي / بي إس بي تي موازية أو مدببة، 55 درجة مقعد مخروطي بزاوية 60 درجة، أو غسالة مربوطة، أو ختم خيطي زاوية الخيط 55 درجة؛ علامة G (موازية) أو R (مدببة).
ORFS مؤسسة الأمم المتحدة موازية، 60 درجة وجه مسطح مع حلقة دائرية أخدود على شكل حرف O مرئي على الوجه

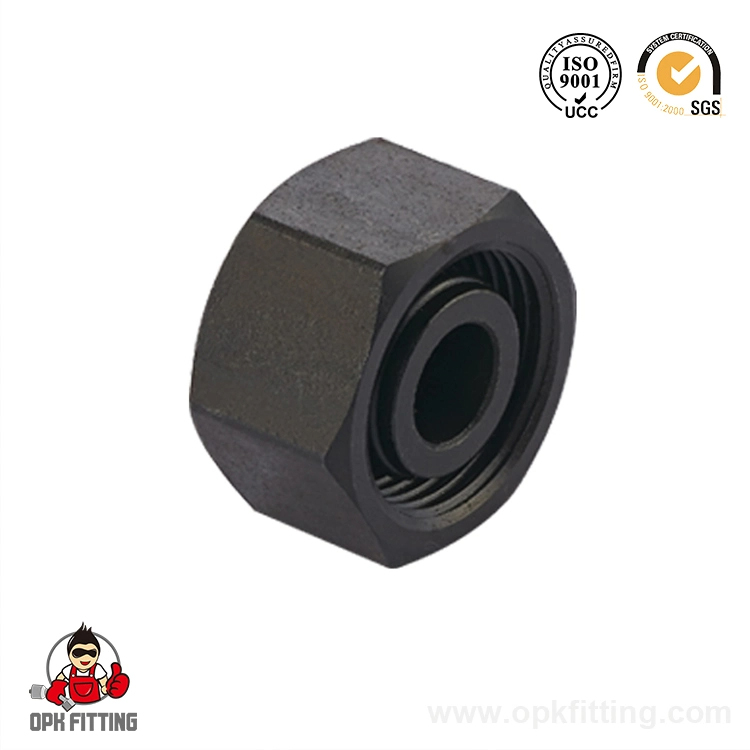

متري (دين 2353) موازي متري، 60 درجة مخروط 24 درجة؛ يا الدائري على سلسلة ثقيلة الملعب المتري بالملليمتر؛ زاوية مخروطية 24 درجة

حجم الشرطة وقطر الخيط هما الرقمان الأكثر أهمية عند الطلب. في نظام JIC، يزداد القطر الخارجي للخيط الذكري مع حجم الشرطة، كما هو موضح أدناه.

خيط ذكر JIC القطر الخارجي حسب حجم الشرطة JIC ذكر الخيط OD حسب حجم الشرطة (بوصة) 0 0.25 0.50 0.75 1.00 1.25 0.438 0.563 0.750 0.875 1.063 -4 -6 -8 -10 -12 7/16-20 9/16-18 3/4-16 7/8-14 1-1/16-12

القطر الخارجي لخيط ذكر JIC حسب حجم الشرطة (المصدر: بيانات خيط SAE J514).

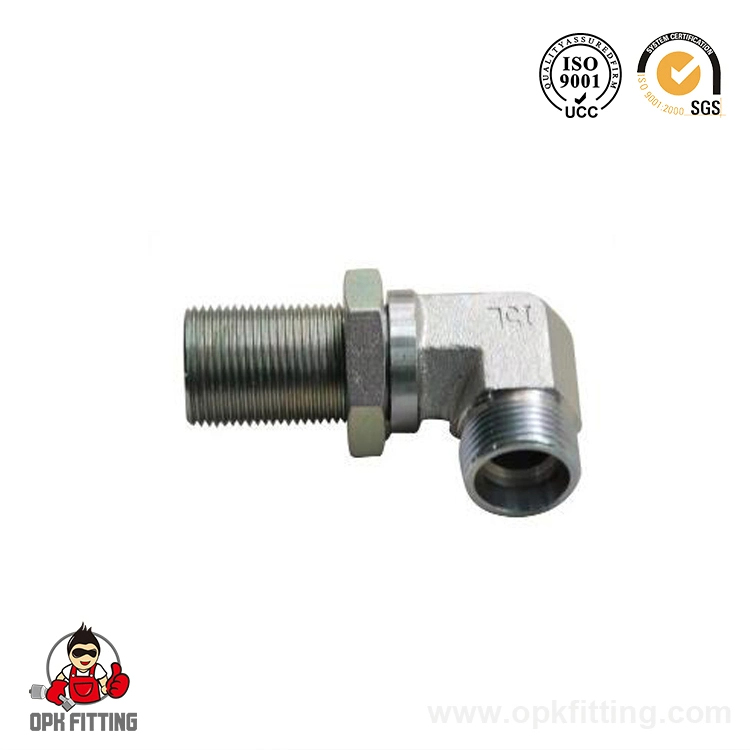

بالنسبة لأنظمة JIC، اختر تركيبات مخروطية للذكور من JIC بزاوية 74 درجة لتتناسب مع مقعد التوهج بزاوية 37 درجة، وتأكد من حجم الخيط مقابل الرسم البياني أعلاه.

16711 JIC Male 74° Cone Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting Co., 16711 JIC ذكر 74 درجة الشركة المصنعة للمخروط، مصنع OEM / ODM - شركة Ningbo Opk Fitting Co., Ningbo Opk Fitting Co., Ltd هي أفضل شركة تصنيع ومصنع ODM & OEM في الصين 16711 JIC Male 74° Cone. وصف المنتج اسم المنتج: Jic Ma... عرض المنتج →

يعمل NPT بشكل مختلف: الحجم الاسمي هو حجم الأنبوب، وليس قطر الخيط. على سبيل المثال، يحتوي تركيب NPT مقاس 1/2 بوصة على خيط خارجي بقطر فعلي يبلغ حوالي 0.840 بوصة. يسبب هذا التمييز العديد من أخطاء الطلب لأول مرة.

NPT ذكر الخيط القطر الخارجي بالحجم الاسمي NPT ذكر الخيط OD مقابل حجم الأنبوب الاسمي (بوصة) 0 0.25 0.50 0.75 1.00 1/8 1/4 3/8 1/2 3/4 0.405 0.540 0.675 0.840 1.050

القطر الخارجي الفعلي لخيط ذكر NPT لكل حجم أنبوب اسمي (المصدر: ASME B1.20.1).

عندما يتم تأكيد درجة الاستدقاق والخيط، حدد تركيبات ذكر NPT في حجم الأنبوب الصحيح.

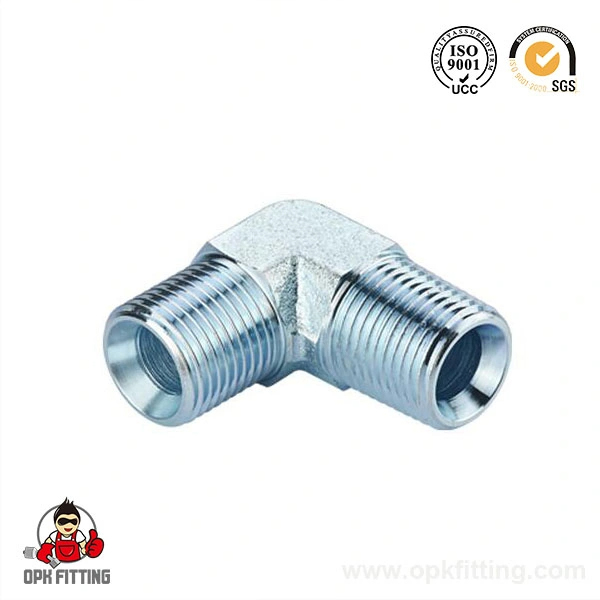

15611 NPT Male Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting Co., Ltd 15611 مصنع ذكر NPT، مصنع تصنيع المعدات الأصلية/تصنيع التصميم الشخصي - Ningbo Opk Fitting Co., Ltd Ningbo Opk Fitting Co., Ltd هي أفضل شركة تصنيع ومصنع في الصين ODM & OEM 15611 NPT Male. وصف المنتج اسم المنتج: مخزون كبير من الزنك. عرض المنتج →

في المعدات الأوروبية والآسيوية، يعد المقعد المخروطي بزاوية 60 درجة أمرًا شائعًا وغالبًا ما يتم دمجه مع خيوط BSP. لهذا النوع من المقاعد، استخدم تركيبات مقعد مخروطية 60 درجة للذكور من BSP ، متوفر بأنماط مستقيمة و45 درجة و90 درجة.

12611 BSP Male 60° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting 12611 BSP ذكر 60 درجة الشركة المصنعة للمقعد المخروطي، مصنع OEM / ODM - Ningbo Opk Fitting Ningbo Opk Fitting Co., Ltd هي الشركة المصنعة والمصنع للمقعد المخروطي ODM & OEM 12611 BSP Male 60° Cone Seat.1. المواد الخام: الكربون الصلب ... عرض المنتج →

أخطاء التحديد الشائعة ومخاطر الطلب

أربعة أخطاء تمثل معظم التركيبات الخاطئة التي نراها من جانب المبيعات في المنضدة.

  • الخلط بين JIC 37 درجة ومخروط متري 74 درجة. كلاهما يستخدم نصف زاوية قدرها 37 درجة، لذلك يمكن أن يبدو المخروط متطابقًا. الخيوط مختلفة: خيوط UNF بوصة مقابل خيوط مترية. لا تقم مطلقًا بربط التركيبة التي لا يتم ربطها بسلاسة.
  • على افتراض أن معاهدة حظر الانتشار النووي وBSP قابلة للتبديل. تحتوي معاهدة حظر الانتشار النووي على خيوط 60 درجة؛ يحتوي BSP على خيوط بزاوية 55 درجة. بعض الأقطار تكون متقاربة، لكن أشكال الخيوط تختلف، وتقريبها مع بعضها البعض يؤدي إلى حدوث قشعريرة وتسربات.
  • قياس السداسي بدلا من الخيط. المسطحات السداسية هي بحجم مفتاح الربط، وليس مقاس الخيط. قم بقياس قمم الخيط مباشرة باستخدام الفرجار.
  • تجاهل حالة المقعد. سوف يتسرب مخروط مخدوش بزاوية 37 درجة أو أخدود دائري تالف حتى لو كانت الخيوط متطابقة تمامًا.

إذا كانت التركيبة جزءًا من مجموعة يمكن تركيبها بالضغط أو يمكن تركيبها ميدانيًا، يتغير منطق التعريف. لدينا دليل لتجهيزات خرطوم مأخذ التوصيل يشرح كيف تختلف تلك الأطراف عن الخيوط ذات النمط المجعد.

طلب تركيبات بديلة دون التخمين

عندما تطلب بديلاً، قم بتوفير أربع معلومات: معيار الخيط، وحجم الخيط، ومسافة الخيط (TPI أو المليمتر)، وحجم الشرطة. إذا فقدت التركيبة ملصقها، قم بقياسها والتقط صورة بجوار المسطرة حتى تكون الزاوية الحلزونية ودرجة الميل مرئية.

التزاوج مع التركيبات المعروفة هو الفحص الأكثر موثوقية. قم بتنظيف كلا الجزأين، واختبر تشابك الخيط يدويًا، وأوقفه لحظة شعورك بالمقاومة. يعد الارتباط المحكم باليد بدون إجبار علامة قوية على صحة المعيار ودرجة الصوت.

لا تزال غير متأكد؟ قم بتصوير التركيب مقابل المسطرة، ولاحظ القياسات، و اتصل بفريقنا الهندسي قبل تقديم الطلب. الشيك لمدة دقيقتين يتفوق على الشحنة المرتجعة.

الأسئلة الشائعة حول تحديد التركيب الهيدروليكي

س 1: هل يمكن توصيل تركيبات JIC والتركيبات المترية بزاوية 74 درجة؟

يتشاركون في نفس نصف الزاوية البالغة 37 درجة، لكن JIC تستخدم خيوط UNF القائمة على البوصة بينما يستخدم النوع المتري ذو 74 درجة خيوطًا مترية. قد يبدو المخروط مناسبًا، لكن الخيوط لن تتطابق. لا تجبرهم معا.

س2: كيف يمكنني قياس حجم الخيط على التركيبة الهيدروليكية؟

قم بقياس القطر الخارجي للخيط الذكر باستخدام الفرجار بالبوصات أو المليمترات، ثم قم بقياس درجة الصوت باستخدام مقياس درجة الخيط. قارن كلا القيمتين بمخطط المعايير.

س3: هل معاهدة حظر الانتشار النووي هي نفس معاهدة السلام الشامل؟

لا، NPT لديها خيوط مدببة بزاوية 60 درجة، في حين أن BSP لديها خيوط مدببة بزاوية 55 درجة. تبدو متشابهة ولكنها غير قابلة للتبديل. يمكن أن يؤدي توصيلها إلى تقاطع الخيط وإتلاف المنفذ.

س4: ماذا يعني حجم الشرطة؟

يتم التعبير عن حجم الشرطة بأجزاء من ستة عشر بوصة من القطر الداخلي الاسمي. التركيب A-6 يساوي الحجم الاسمي 6/16 بوصة (3/8 بوصة). يتم استخدامه عبر JIC وNPT وBSP وعائلات المقاييس كمرجع سريع للتحجيم.

س5: ما هو استخدام تركيب ORFS؟

تُغلق تركيبات ختم الوجه الدائرية على الوجه المسطح بحلقة دائرية، مما يوفر مقاومة قوية للتسرب تحت الضغط العالي والاهتزاز. يتم استخدامها على نطاق واسع في الهيدروليكية المتنقلة والصناعية.

س6: كيف يمكنني معرفة ما إذا كانت التركيبة مترية أم مبنية على البوصة؟

تحقق من وحدة درجة الصوت: يتم تحديد الخيوط المترية بالملليمتر (على سبيل المثال M18 × 1.5)، بينما يتم تحديد الخيوط المبنية على البوصة في الخيوط لكل بوصة (على سبيل المثال 9/16-18). يشير شكل الخيط ذو 55 درجة إلى BSP؛ 60 درجة تشير إلى NPT أو JIC أو متري.
